KAFD Museum, Riyadh : Saudi Arabian Development – design by FXFOWLE, architects


mpk updated from  www.milimet.com
















Museum of the Built Environment Riyadh

The King Abdullah Financial District (KAFD), Riyadh, Saudi Arabia
-
FXFOWLE Architects

FXFOWLE has six active projects within the King Abdullah Financial District (KAFD), a new 55 million-square-foot mixed-use urban community located in Riyadh, Saudi Arabia.
One of the firm’s projects in the KAFD is the Museum of the Built Environment, a key public building which will explore the important role that social, economical and environmental issues have played in the development of the Kingdom of Saudi Arabia and the region. The museum’s vision is to provide space to exhibit works related to the symbolic interpretation of the historical development of the arts and architecture in the peninsula, and in particular how past and present trends in sustainable-thinking are shaping the future of the built environment.
The museum is sited on a large plaza bisected by a sunken Wadi, a pedestrian park that flows through the KAFD development. Over 340,000 square-feet will be dedicated to museum functions, such as permanent and temporary galleries, a 150-seat auditorium, and a destination restaurant and terrace. The museum serves as a primary transportation hub for the area, housing a monorail station at its +2 level, and provides connections to neighboring parcels through a site-wide network of public skywalks at the +1 level. The Saudi Arabian world heritage sites of Madain Saleh and At-Turaif inspired the museum’s formal concepts of erosion and chiseling of a crystal rock.
The programmatic distribution is also expressed in the massing by creating greater solidity and opacity on the museum’s upper levels while maintaining transparency on the lower public levels. The building’s façade on the upper levels are made of prismatic laminated glass panels which create a varied textural quality and allow day light at select controlled locations. FXFOWLE is currently completing design development and construction documents while the project has already started excavation work.

Museum of the Built Environment KAFD – Building Information

Project: MUSEUM OF THE BUILT ENVIRONMENT
Location: Riyadh, Saudi Arabia
Architect: FXFOWLE
Anticipated Completion: 2012

Museum of the Built Environment Riyadh images / information from FXFOWLE Architects


Thứ Năm, 16 tháng 6, 2011

Escenarios Deportivos / Giancarlo Mazzanti + Felipe Mesa (plan:b)


arch-mpk.blogspot.com updated from www.milimet.com


























































Arquitectos: Giancarlo Mazzanti (Mazzanti Arquitectos) + Felipe Mesa (plan:b)
Ubicación: Medellín, Colombia
Constructor: Coninsa-Ramón H.
Cliente: INDER
Superficie: 30.694 m2
Fecha Concurso: 2008
Fecha de Construcción: 2009
Fotografías: Iwan Baan

Hace algunos años les mostramos el inicio de la construcción de los escenarios deportivos diseñados por los arquitectos Giancarlo Mazzanti y Felipe Mesa; su propuesta fue la ganadora de un concurso público internacional para albergar los IX Juegos Sudamericanos 2010 en Medellín, Colombia.
A continuación les presentamos imágenes y la memoria del proyecto terminado.
Nuevo Relieve
Nuestro proyecto ha sido planteado como una nueva configuración geográfica al interior del alargado Valle de Aburrá, a medio camino entre el Cerro Nutibara y el Cerro El Volador. Es una topografía arquitectónica con cualidades específicas paisajísticas y espaciales: desde la lejanía o desde lo alto posee una imagen geográfica abstracta y festiva; a nivel urbano o desde su interior, el movimiento de la estructura de cubierta genera el acceso de una luz tenue y filtrada, adecuada para la realización de eventos deportivos.
Posicionamiento de lo Edificado
La unidad Deportiva Atanasio Girardot, inscrita en un amplio perímetro de ciudad, sugiere una ley de posicionamiento de lo edificado: el sentido Norte – Sur (Con una leve inclinación al occidente), determinada por el mejor posicionamiento de las canchas deportivas descubiertas. Nuestro proyecto se suma al sentido urbano existente, con la ubicación de los tres nuevos escenarios deportivos en la misma posición que el coliseo Iván de Bedout, permitiendo las siguientes ventajas:
A. Continuidad e introducción visual y peatonal de la Carrera 70 al interior de la unidad deportiva Atanasio Girardot. (La pequeña desviación que sufre esta importante vía al llegar a la unidad deportiva, es continuada y enfatizada en el proyecto).
B. La creación de cuatro nuevas plazas triangulares y conectadas, que enriquecen el espacio urbano del paseo de la Carrera 70, y que además permiten el intercambio social y deportivo.
C. Libre circulación peatonal alrededor de todos los edificios, cruces y paseos urbanos peatonales diversos.
Franjas de Relieve y Configuración Urbana y Arquitectónica Unificada
Nuestro proyecto entiende lo interior y lo exterior, lo edificado y lo abierto, de manera unificada. El espacio público exterior y los coliseos se plantean en una relación espacial continua, gracias a una gran cubierta construida a través de unas extensas franjas de relieve, perpendiculares al sentido principal del posicionamiento de los edificios. Los cuatro coliseos funcionan de manera independiente, pero desde el punto de vista urbano y espacial se comportan como un gran continente edificado con espacios públicos abiertos, espacios públicos semi-cubiertos, e interiores deportivos. (Forma geográfica)
Sombra
Proponemos un espacio público definido por una amplia sombra generada por la prolongación de las franjas de cubierta como extensiones apergoladas.
Agrupamientos
Nuestro proyecto presenta tres posibles agrupamientos:
A. Cada uno de los cuatro coliseos puede entenderse como un edificio independiente, relacionado urbanamente con los demás.
B. Los tres nuevos coliseos pueden entenderse como un único gran edificio, independientes del coliseo Iván de Bedout.
C. Los cuatro coliseos pueden entenderse como un gran lugar que configura tanto las edificaciones como el espacio público.
Flexibilidad y Transparencia
Nuestro proyecto plantea la posibilidad de que los nuevos edificios funcionen como unidades independientes durante los juegos, pero también la posibilidad de que en otros momentos puedan abrirse en sus caras norte y sur, de manera que puedan comportarse como un gran parque público cubierto y deportivo, con transparencias visuales y continuidades espaciales. En éste último caso, los programas que se encuentran bajo las tribunas, se controlarían de manera independiente.
Construcciones de Baja Escala
En cada nuevo escenario deportivo los programas y zonas de competencia se hunden levemente con respecto al nivel urbano, y las cubiertas se elevan para obtener la altura adecuada de competencias, sin necesitar construir edificios de gran escala o impacto urbano.
Estructuras y Materiales
La forma de los edificios viene definida por la estructura misma, y para esto se opta por una estructura modular en acero que permite optimizar el proceso de fabricación y montaje. La estructura de cubierta se plantea en cerchas metálicas en celosía (las más baratas del mercado) que se arman cada cinco metros. Estas vigas cajón, a manera de pórticos paralelos permiten vencer las luces de las canchas sin ninguna dificultad, y se apoyan en una serie de columnas dobles en concreto reforzado, localizadas en los extremos de las graderías y en las zonas exteriores. Lo anterior permite construir de manera independiente cada una de las vigas cajón, optimizando tiempos en la fabricación y el montaje.
Entre viga y viga se proponen unas canoas que recogen el agua y dilatan las cubiertas permitiendo la entrada de luz filtrada a través de cerramientos laterales en policarbonato opalizado. Las vigas cajón vienen armadas de planta en módulos de 12 metros y se ensamblan en obra a través de grúas de obra simple: este sistema es el más sencillo y eficiente en el país para el montaje de elementos prefabricados en acero. Los elementos metálicos deben venir galvanizados de planta y sus uniones serán pernadas y atornilladas. Ya montada la estructura se deberá aplicar una pintura polimérica como segunda protección. La estructura metálica vendrá recubierta en la parte superior por un “sándwich” de superboard, tibek de Dupont, malla plástica con pega de látex (stone mix de Grossa) y como acabado final cristanac de varios tonos verdes. La estructura de las graderías será en hormigón reforzado y las graderías serán prefabricadas en el mismo material.
Repetición, Industrialización, Modularidad y Velocidad
Nuestro proyecto plantea el encuentro de dos tipos de materiales:
A. Franja 1: Los suelos, la estructura de graderías, las graderías y columnas son en hormigón, con la opción de prefabricar las zonas de tribunas, y de trabajar con un único tipo de columna.
B. Franja 2: Las franjas de cubiertas, se construyen a partir de cerchas metálicas livianas unidas de nuevo por cerchas metálicas más pequeñas, modulares, repetitivas, y fácilmente industrializables.
Bioclimática
Las franjas de cubierta planteadas se orientan paralelamente al sol, de manera que la luz solar nunca accedería al interior de los edificios de manera directa. En sus caras norte y sur los edificios permiten el paso directo de las corrientes de aire y cada edificio posee amplias ventilaciones cruzadas.
Arquitectos Colaboradores Concurso: Andrés Sarmiento, Jairo Ovalle, Luz Rocío Lamprea, Fredy Pantoja, Carlos Bueno, Ana Prado, Carlos Acero, Jaime Borbón
Practicantes: Sandra Ferrer, Damián Mosquera, Juan Pablo Buitrago, Marcela de la Hoz, Diego Erazo
Arquitectos Desarrolladores Proyecto: Luz Rocío Lamprea, Alberto Aranda, Carlos Bueno, Susana Somoza, Luisa Restrepo, María Alejandra Pérez, Esteban Monsalve, Andrés Cardona
Practicantes: Julio Gallego, Yerickson Rodríguez, Andrea Retat, Verónica Betancur, Julio Moreno, Luisa Amaya, Sebastián Serna, Andrés Prado, María Camila Giraldo, Lucia Largo
Supervisión Arquitectónica: Juan Pablo Ramos
Estudios de Topografía: Libardo Larrota – TOPOGRAFÍA Y AMBIENTES GRÁFICOS
Ingeniería de Suelos: SOLINGRAL
Ingeniería Estructural: Nicolás Parra y Daniel Lozano – CNI Ingenieros
Ingeniería Hidrosanitaria: Jorge Granados
Ingeniería Eléctrica: EBINGEL
Estudio Bioclimático: Jorge Ramírez (ARQUITECTURA Y BIOCLIMÁTICA)
Diseño de Iluminación: ISOLUX
Asesores Técnicos de Materiales: SIKA, COLOMBIT, ARKOS, HUNTER DOUGLAS, TITAN



  • Source: Giancarlo Mazzanti (Mazzanti Arquitectos) + Felipe Mesa (plan:b)/ www.plataformaarquitectura.cl

  • Fashion & Art Graduate School Tel Aviv Building – design by Chyutin Architects















    Fashion & Art graduate school competition Tel Aviv

    Israel
    Architects: Chyutin Architects
    The Fashion and Art Graduate School building marks the main entrance to the college compound, and sits on the campus central square. Its ground floor opens onto the square such that the square seems to be a part the entrance foyer. The building is intended to bring together students from various disciplines. In planning the building, as in planning the entire campus, emphasis was placed on creating spaces where meetings and interactions can take place between the school’s various disciplines.
    The structure is a seven-storey, 8000 sq. meter, square plan prism. Six floors rise above the adjacent road while the lowest floor, the workshop level, is bellow road level, surrounded by a sunken courtyard which allows daylight to enter the rooms. The sunken courtyard is connected by broad stairway to the main square. It is on the same level as the parking and delivery level, making deliveries to the workshops, and the building, convenient and efficient.
    The cafeteria on the entrance level opens to the public square and will serve as a center for leisure time activity for students. From the foyer entrance all activity on the university campus is visible. The building interior is planned as a concentric hive of activities. On the periphery are located the classrooms and offices getting maximum daylight through the façade. These spaces are entered from a circumferential corridor that surrounds the atrium which rises to the full height of the building. The atrium is penetrated on each floor, by open, duplex departmental-public spaces that are intended for multi-purpose uses (exhibitions, discussions, computer areas).
    Open internal staircases connect these department spaces such that an open, circumferential path of movement is created in this multi-storey atrium. The atrium and the multi-purpose open departmental-public areas crossing it, offer a place where ideas can meet. The internal circumferential stairwell creates a structural internal promenade. Placing the departments learning spaces open on to the circumferential corridor blurs the physical and mental boundaries between the various departments. Such an arrangement allows long-term flexibility for making changes in the scope of activity in the graduate school.
    The building facades are planned as a two-layered surface. The internal layer is comprised of a glass curtain wall and the external layer is created by perforated panels of white painted metal. Some of the panels can be opened on a vertical central axis. The rand

    Thứ Ba, 14 tháng 6, 2011

    tridente architects: melbourne street




    'melbourne street' by tridente architects, north adelaide, australia
    images © david sievers



    australian studio, trident architects has designed 'melbourne street', a commercial unit
    located in the middle of a residential neighborhood in north adelaide, australia.
    the industrial structure is typical of other developments within the transitional streetscape,
    an area that is changing due to a lack of properties in the nearby business district.

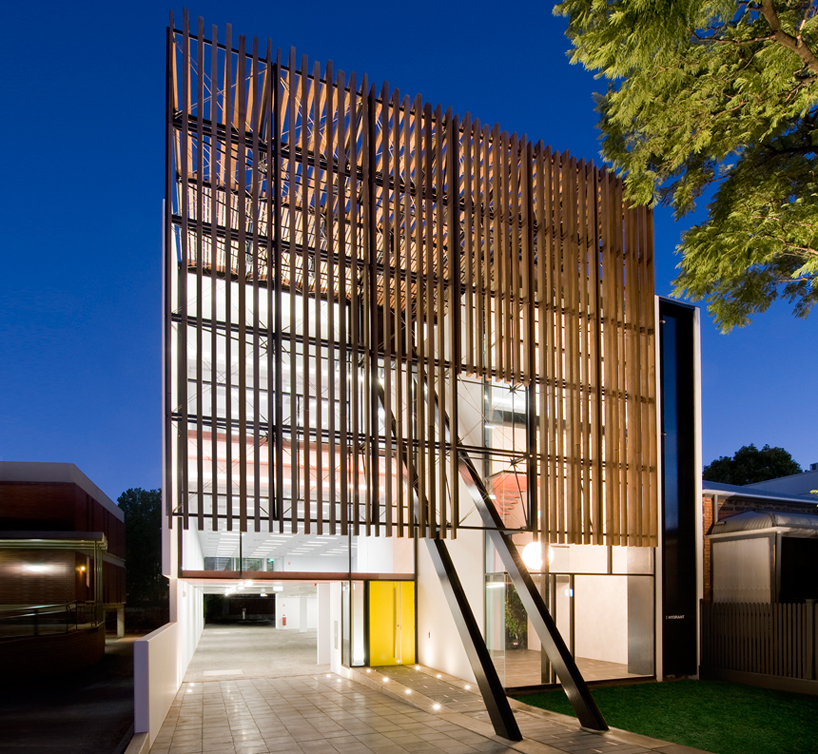

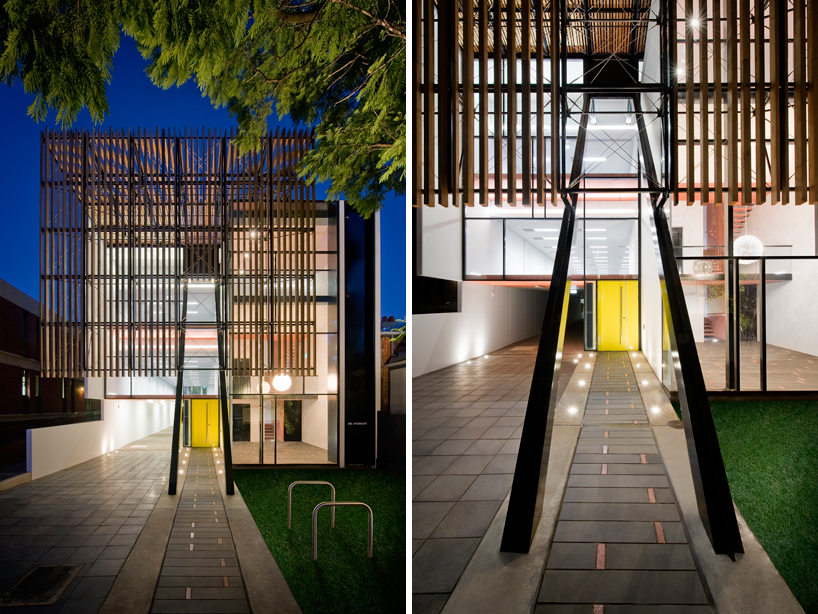

    (left) front facade
    (right) entrance



    the building, surrounded by single-story residences dating back to the early 1900's, responds
    to the scale of the adjacent setting, with the impact of the mass visually reduced by a vertically
    applied timber screen. suspended above the entrance away from the glazed front facade, the
    louvered panel facilitates a gradual transition between indoors and outdoor environments.
    diffused light penetrates the interior spaces, further highlighting the transitional experience
    created as a result of the tenuously balanced awning.

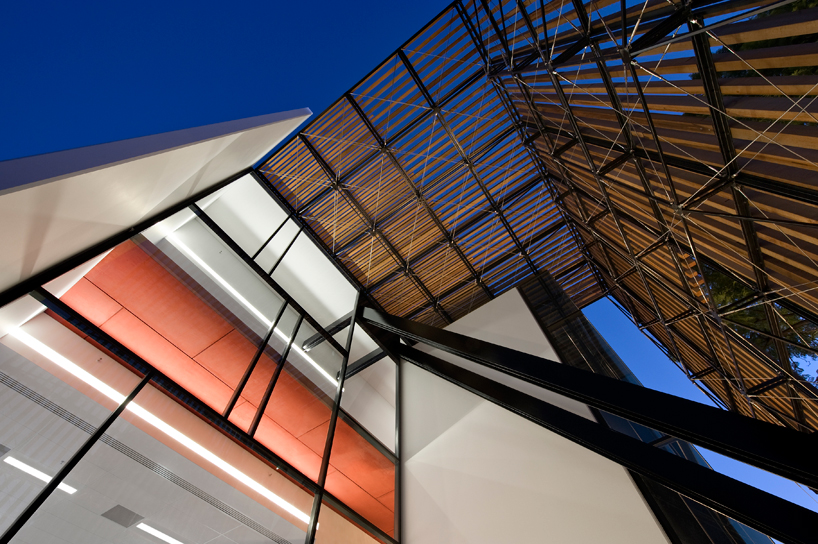

    underside of timber awning


    composed of three levels - a parking garage and two subsequent office and administration spaces
    - the linear and transparent volume straddles the landscape, addressing limitations of the residential
    site and maximizing the potential of the small plot of land.

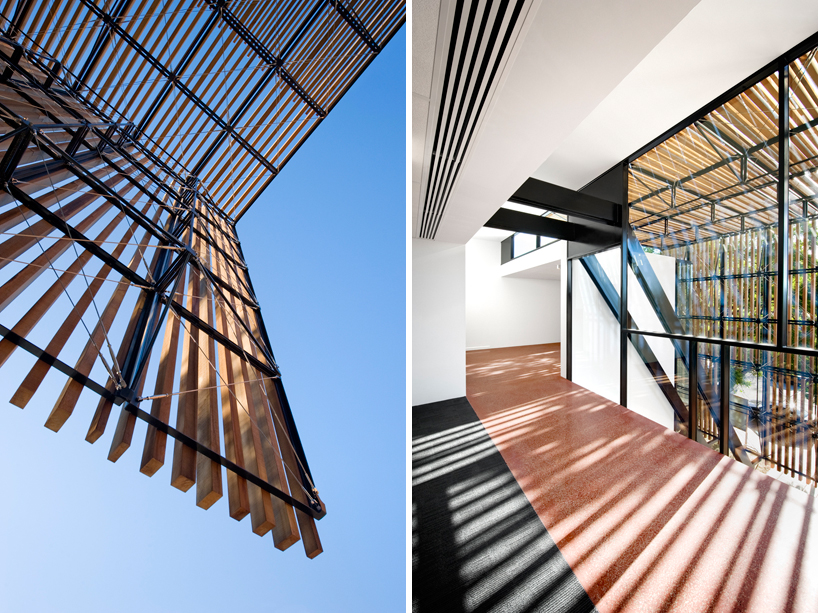

    (left) detail of awning
    (right) interior

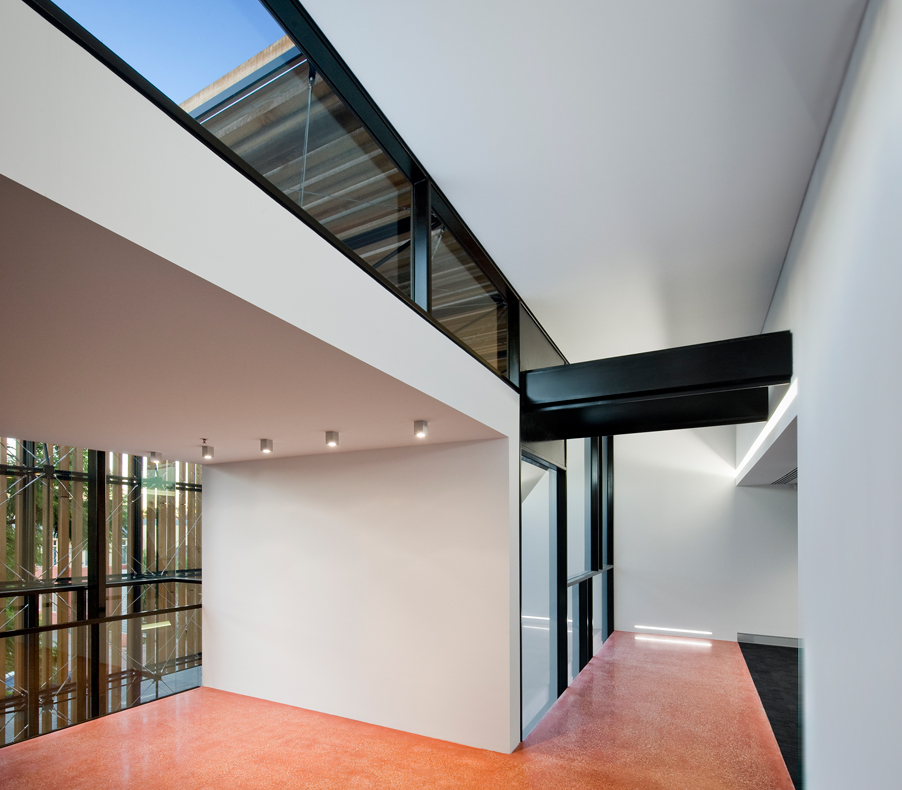

    interior

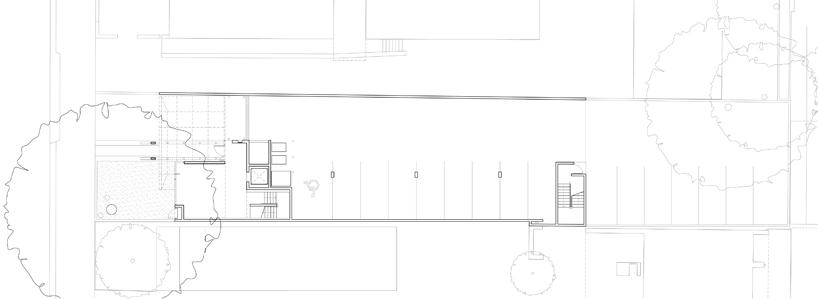

    site plan / floor plan / level 0

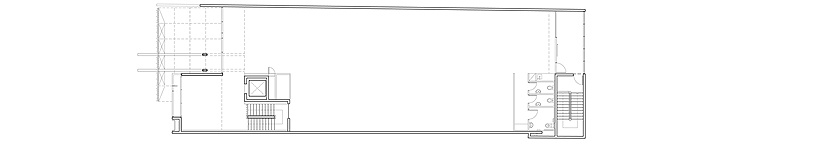

    floor plan / level 1



    floor plan / level 2

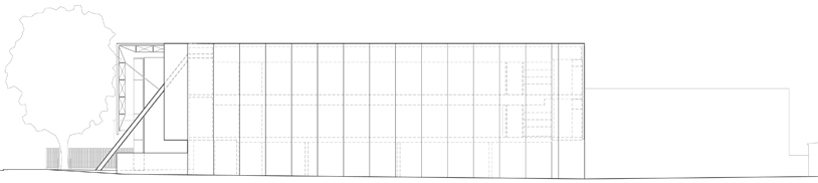

    side elevation

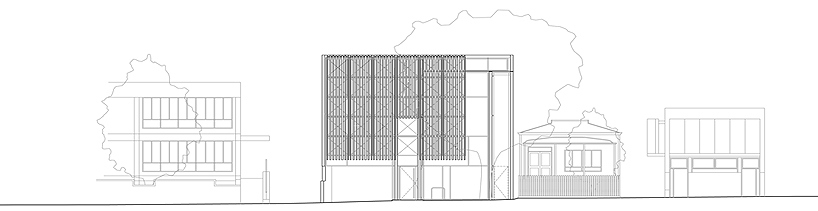

    front elevation

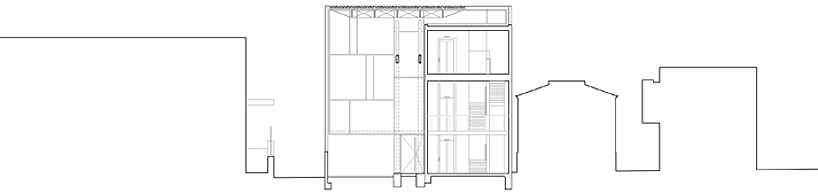

    section



    section
